防爆板
一体隔温保护
应用

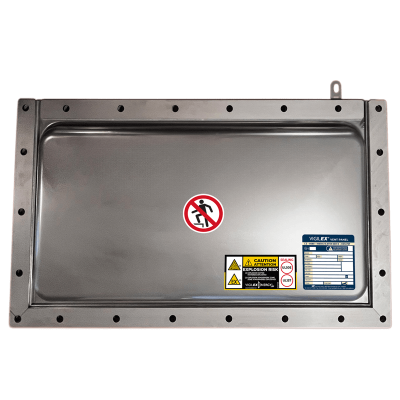

最新 ARC-VENT® INS + MAX 防爆板采用了独特的不锈钢冲压成型的设计，在外部负载增加（如大雪）的情况下，相比市场上其他同类产品，它提供了最强的负载能力。这种冲压成型的设计也提供了一个良好的物理屏障，可以隔绝水进入防爆板保温层。
INS + MAX 的设计将保温棉集成在防爆板内，不再需要额外的保温盒。
标配
- 设计：一体冲压成型，集成保温棉
- SST304L
- 保温棉ArmaflexUL94V0
- 灰色硅胶UL 50 E – UL157 (-55℃+200℃)
- 包含法兰 + 橡胶垫
- 高度防水和抗震动设计
保温棉材质：合成橡胶 UL 94-V0
导热率：λ=0.038 w/(m.K)
导热率：λ=0.038 w/(m.K)
证书
- Ex II GD
- EN 14 994
- EN 14 797
- EN 1127.1
- EU证书 : INERIS 25ATEX0004X
- 产品质量保证书 : INERIS 08ATEXQ406
- UL157 UL50E
- 根据NFPA 68 标准
-
- NF EN ISO 9227 : 2012
- NF EN 8993 : 2010
- NF EN 10289 : 1999
选配
- 灰色硅胶
- 白色硅胶 ( -55 °C +200°C)
- 黑色EPDM(-40°C+80°C)
- 平板承托支架ARC-VENTGF( 详见P7 )
- 电感式爆破传感器 (INR)
- SST316L
技术信息
| STIF型号 | Pstat @ 22 °C | 效率 | 最大真空 |
|---|---|---|---|
| ARC-VENT® | Pstat ≤ 100mbar (±20%) | 80 % - 100 % | 500 kg/m2 |
| ARC-VENT® INS + | Pstat ≤ 100 mbar (±25%) | 70 % - 100 % | 1000 kg/m2 |
| ARC-VENT® INS+ MAX | Pstat ≤ 100 mbar (±25%) | 70 % - 100 % | 1000 kg/m² |
| ARC-VENT® INS - A | Pstat ≤ 100 mbar (±20%) | 70 % - 100 % | 500 kg/m2 |
| ARC-VENT® INS - B | Pstat ≤ 100 mbar (±25%) | 70 % - 100 % | 500 kg/m2 |
| EXPLESS© | Pstat ≤ 100 mbar (±20%) | 70 % - 100 % | 500 kg/m² |
AVAILABLE SIZE
| 内部尺寸（mm） | 内部尺寸（Inches） | 外部尺寸（mm） | 泄爆区域（cm2） |
|---|---|---|---|
| 305 x 610 | 12 x 24 | 386 x 690 | 1845 |
| 580 x 780 | 23 x 30 | 670 x 870 | 4495 |
| 520 x 1020 | 20 x 40 | 600 x 1000 | 5270 |
| 680 x 880 | 27 x 35 | 770 x 970 | 5950 |
| 1080 x 1080 | 42 x 42 | 1180 x 1180 | 11 600 |
| Other sizes available on request | |||
