防爆板
粘贴合成橡胶
防爆板下保温（内部保温）
应用

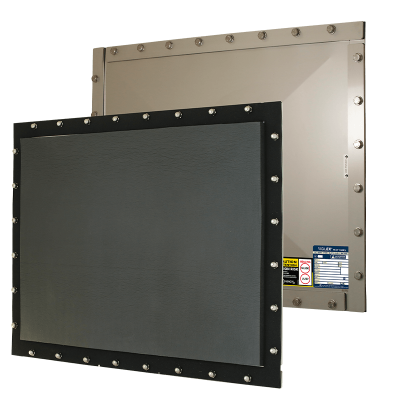

为满足客户的不同需求，我们提供 ARC-VENT® INS – A 系列防爆板，专门设计用于提供卓越的保温性能。为满足 BESS 内部环境控制的要求，我们增强了防爆板的保温性能，以确保最佳的柜体保护。

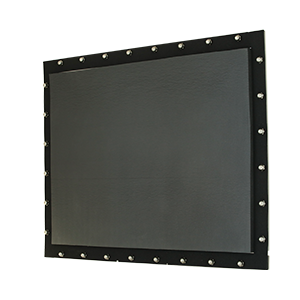

INS – A 系列，我们在防爆板内侧黏贴了一层合成橡胶保温棉，显著地将因使用防爆板而造成的温度损失减少到最低。INS – A系列可以选择不同的保温厚度，以满足您的特定需求，同时在泄爆时保持泄爆板的效率。
标配
- 设计：平面 SST 304
- 灰色硅胶UL 50 E – UL157 (-55℃+200℃)
- 包含法兰 + 橡胶垫
- 隔温保护（下保温）
- 高度防水和抗震动设计
保温棉材质：合成橡胶 UL 94-V0
导热率：λ=0.038 w/(m.K)
导热率：λ=0.038 w/(m.K)
证书
- Ex II GD
- EN 14 994
- EN 14 797
- EN 1127.1
- EU证书 : INERIS 25ATEX0004X
- 产品质量保证书 : INERIS 08ATEXQ406
- UL157 UL50E
- 根据NFPA 68 标准
-
- NF EN ISO 9227 : 2012
- NF EN 8993 : 2010
- NF EN 10289 : 1999
选配
- 灰色硅胶
- 白色硅胶 ( -55 °C +200°C)
- 黑色EPDM(-40°C+80°C)
- 平板承托支架ARC-VENTGF( 详见P7 )
- 电感式爆破传感器 (INR)
- SST316L
防爆板下保温（内部保温）
技术信息
| STIF型号 | Pstat @ 22 °C | 效率 | 最大真空 |
|---|---|---|---|
| ARC-VENT® | Pstat ≤ 100mbar (±20%) | 80 % - 100 % | 500 kg/m2 |
| ARC-VENT® INS + | Pstat ≤ 100 mbar (±25%) | 70 % - 100 % | 1000 kg/m2 |
| ARC-VENT® INS+ MAX | Pstat ≤ 100 mbar (±25%) | 70 % - 100 % | 1000 kg/m² |
| ARC-VENT® INS - A | Pstat ≤ 100 mbar (±20%) | 70 % - 100 % | 500 kg/m2 |
| ARC-VENT® INS - B | Pstat ≤ 100 mbar (±25%) | 70 % - 100 % | 500 kg/m2 |
| EXPLESS© | Pstat ≤ 100 mbar (±20%) | 70 % - 100 % | 500 kg/m² |
矩形&正方形尺寸
| 内部尺寸 (mm) | 内部尺寸 (Inches) | 外部尺寸 (mm) | 泄爆区域 (cm2) |
|---|---|---|---|
| 110 x 290 | 4 x 11 | 174 x 354 | 310 |
| 150 x 600 | 6 x 24 | 230 x 680 | 885 |
| 170 x 470 | 7 x 19 | 250 x 550 | 785 |
| 220 x 420 | 9 x 17 | 300 x 500 | 910 |
| 229 x 229 | 9 x 9 | 310 x 310 | 515 |
| 229 x 305 | 9 x 12 | 310 x 386 | 690 |
| 247 x 610 | 10 x 24 | 327 x 690 | 1485 |
| 270 x 458 | 11 x 18 | 350 x 538 | 1220 |
| 300 x 500 | 12 x 20 | 380 x 580 | 1480 |
| 300 x 600 | 12 x 24 | 380 x 680 | 1780 |
| 305 x 457 | 12 x 18 | 386 x 538 | 1385 |
| 305 x 610 | 12 x 24 | 386 x 690 | 1845 |
| 319 x 765 | 12 x 30 | 405 x 850 | 2425 |
| 340 x 385 | 13 x 15 | 404 x 449 | 1290 |
| 340 x 440 | 13 x 17 | 404 x 504 | 1430 |
| 350 x 650 | 14 x 26 | 430 x 730 | 2255 |
| 375 x 655 | 15 x 25 | 460 x 740 | 2445 |
| 390 x 620 | 15 x 24 | 470 x 700 | 2395 |
| 410 x 410 | 16 x 16 | 480 x 480 | 1660 |
| 420 x 520 | 16 x 20 | 500 x 600 | 2165 |
| 420 x 920 | 16 x 36 | 500 x 1000 | 3835 |
| 457 x 890 | 20 x 28 | 537 x 970 | 4040 |
| 470 x 610 | 18 x 24 | 550 x 690 | 2845 |
| 480 x 680 | 19 x 27 | 570 x 770 | 3260 |
| 490 x 490 | 19 x 19 | 570 x 570 | 2380 |
| 490 x 590 | 19 x 23 | 570 x 670 | 2865 |
| 内部尺寸 (mm) | 内部尺寸 (Inches) | 外部尺寸 (mm) | 泄爆区域 (cm2) |
|---|---|---|---|
| 520 x 520 | 20 x 20 | 600 x 600 | 2680 |
| 520 x 620 | 20 x 24 | 600 x 700 | 3200 |
| 520 x 1020 | 20 x 40 | 600 x 1100 | 5270 |
| 580 x 1180 | 23 x 46 | 670 x 1270 | 6805 |
| 586 x 920 | 23 x 36 | 666 x 1000 | 5360 |
| 610 x 610 | 24 x 24 | 690 x 690 | 3695 |
| 610 x 1118 | 24 x 44 | 690 x 1198 | 6785 |
| 645 x 645 | 25 x 25 | 735 x 735 | 4130 |
| 645 x 1130 | 25 x 44 | 735 x1220 | 7250 |
| 653 x 653 | 26 x 26 | 735 x 735 | 4260 |
| 680 x 680 | 27 x 27 | 770 x 770 | 4595 |
| 720 x 1020 | 28 x 40 | 800 x 1100 | 7305 |
| 780 x 780 | 30 x 30 | 870 x 870 | 6050 |
| 780 x 1180 | 30 x 46 | 870 x 1270 | 9160 |
| 800 x 1000 | 31 x 40 | 890 x 1090 | 7960 |
| 880 x 880 | 35 x 35 | 970 x 970 | 7705 |
| 915 x 1118 | 36 x 44 | 996 x 1198 | 10 200 |
| 920 x 920 | 36 x 36 | 1000 x 1000 | 8425 |
| 980 x 980 | 39 x 39 | 1070 x 1070 | 9560 |
| 1000 x 1000 | 40 x 40 | 1080 x 1080 | 9960 |
| 1020 x 1020 | 40 x 40 | 1100 x 1100 | 10 360 |
| 1080 x 1080 | 42 x 42 | 1170 x 1170 | 11 620 |
| 1130 x 1130 | 44 x 44 | 1220 x 1220 | 12 720 |
| 1180 x 1180 | 46 x 46 | 1270 x 1270 | 13 875 |
